A tranzisztorok az elektronikai áramkörök alapvető építőelemei, amelyeket erősítésre, kapcsolásra és logikai műveletek végrehajtására használnak. A megfelelő méretezés és tervezés elengedhetetlen a stabil működés biztosítása érdekében. Ebben a cikkben részletesen bemutatjuk, hogyan kell tranzisztoros kapcsolást méretezni, hogy hatékony és megbízható legyen.
Mi az a tranzisztor, és miért fontos a megfelelő méretezés?
A tranzisztor egy félvezető eszköz, amely lehetővé teszi az áram szabályozását egy másik áram által. Két fő típusát különböztetjük meg: a bipoláris tranzisztort (BJT) és a mezőhatás-tranzisztort (FET). A tranzisztoros kapcsolások méretezése azért fontos, mert a helytelen paraméterek instabil működést, túlmelegedést vagy az áramkör meghibásodását okozhatják.

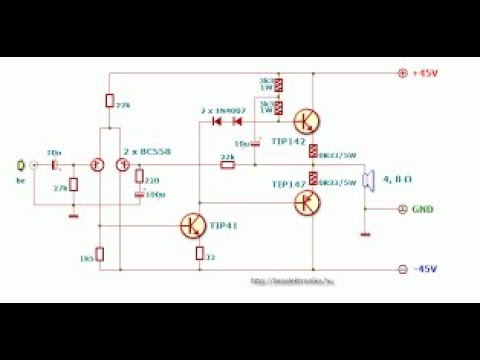

Az alapvető tranzisztoros kapcsolások típusai
Tranzisztoros kapcsolásokat általában három fő csoportba sorolhatjuk:
- Kapcsolóüzemű kapcsolások: A tranzisztort teljesen be- vagy kikapcsolt állapotban használják.
- Erősítő kapcsolások: Ezekben az áramkörökben a tranzisztor a bemeneti jel amplitúdóját növeli.
- Logikai kapcsolások: Digitális áramkörökben használt tranzisztorok, amelyek logikai műveleteket hajtanak végre.
A tranzisztoros kapcsolás méretezésének lépései
A megfelelő tranzisztoros kapcsolás megtervezéséhez több lépést kell követni:
1. A tranzisztor kiválasztása
Az első lépés a megfelelő tranzisztor kiválasztása az alkalmazás specifikációi alapján. Fontos szempontok:
- Maximális kollektoráram (Ic).
- Maximális kollektor-emitter feszültség (Vce).
- Erősítési tényező (hFE).
2. A munkapont meghatározása
A munkapont az a pont, ahol a tranzisztor stabilan működik. A munkapont meghatározása magában foglalja a bázisáram (Ib), a kollektoráram (Ic) és a feszültségértékek kiszámítását.
3. Ellenállások méretezése
Az ellenállások méretezése kulcsfontosságú a tranzisztor stabil működéséhez. Az alábbi képletek segítenek az értékek meghatározásában:
- Bázisellenállás (Rb): Rb = (Vcc – Vbe) / Ib
- Kollektorellenállás (Rc): Rc = (Vcc – Vce) / Ic
4. Kapacitások és szűrés
A tranzisztoros kapcsolásokban gyakran használnak kondenzátorokat a zavarok kiszűrésére és az áramkör stabilizálására. A megfelelő kapacitásértékek kiválasztása szintén a tervezési folyamat része.
Példa egy egyszerű tranzisztoros kapcsolás méretezésére
Tegyük fel, hogy egy kapcsolóüzemű áramkört szeretnénk tervezni. A következő paraméterek állnak rendelkezésre:
- Vcc: 12 V
- Iload: 100 mA
- hFE: 100
A bázisáram kiszámítása:
Ib = Iload / hFE = 100 mA / 100 = 1 mA
A bázisellenállás meghatározása:
Rb = (Vcc – Vbe) / Ib = (12 V – 0.7 V) / 1 mA = 11.3 kΩ
A kollektoráram-ellenállás:
Rc = (Vcc – Vce) / Ic = (12 V – 0.2 V) / 100 mA = 118 Ω
Gyakori hibák tranzisztoros kapcsolások tervezésekor
A tranzisztoros kapcsolások méretezése során elkövetett hibák közé tartozik a helytelen munkapont beállítása, az alulméretezett ellenállások használata, valamint a tranzisztor túlmelegedésének figyelmen kívül hagyása. Ezek elkerülése érdekében mindig alapos számításokat végezzünk, és vegyük figyelembe a gyártó specifikációit.
Összegzés
A tranzisztoros kapcsolások megfelelő méretezése és tervezése elengedhetetlen az elektronikai áramkörök stabil és hatékony működéséhez. A fent bemutatott lépéseket követve biztosíthatjuk, hogy az általunk tervezett kapcsolás megfelel az elvárásoknak és hosszú távon is megbízhatóan működik.
