Miért fontos a termopárok és kompenzációs vezetékek ismerete?
A termopárok és kompenzációs vezetékek rendkívül fontos szerepet játszanak a hőmérséklet mérésében és monitorozásában. Az ipari alkalmazásoktól kezdve a tudományos kutatásokig, ezek az eszközök biztosítják a pontos hőmérsékletadatokat, amelyeket számos iparág és kutatás igényel. A megfelelő hőmérséklet-érzékelők kiválasztása és alkalmazása kulcsfontosságú a mérőrendszerek optimális működésének biztosításához.
A termopárok alapjai és működése
A termopárok egy rendkívül elterjedt hőmérséklet-érzékelő eszközök, amelyek az úgynevezett Seebeck-effektuson alapulnak. Ez a termoelektromos jelenség lehetővé teszi számukra, hogy két különböző fém vezeték összekapcsolásával mérjék a hőmérséklet-különbségeket. A két vezeték egyik végén a mérési csatlakozást találjuk, amely a hőmérséklet mérési pontja. A másik vég, az úgynevezett referencia csatlakozás, folyamatosan stabil hőmérsékleten van tartva.
Amikor a két csatlakozás közötti hőmérsékletkülönbség kialakul, elektromos feszültség, azaz elektromotoros erő (EMF) jön létre, amely arányos a hőmérséklet-különbséggel. A termopárok által keltett EMF mérésére általában galvanométereket és kalibráló potenciométereket használnak. A leggyakrabban használt termopárok képesek akár több száz Celsius-fokos hőmérsékletek mérésére is.
A termopárok típusai és csoportokra osztása
A PN-EN 60584-1:2014-04 szabvány szerint a termopárok három fő csoportra oszthatók, amelyek mindegyike különböző típusú fémeket és ötvözeteket használ, amelyek eltérő alkalmazásokhoz és hőmérséklet-tartományokhoz illeszkednek.
I. csoport: Nemesfémeket nem tartalmazó termopárok
Az I. csoportba tartozó termopárok nem tartalmaznak nemesfémeket. A legismertebb típusok a következők:
- K típusú termopár (NiCr-Ni): A legelterjedtebb típus, hőmérséklet-tartománya -200°C-tól 1200°C-ig terjed.
- J típusú termopár (Fe-CuNi): A legkisebb hőmérséklet-tartománnyal rendelkező típus, -40°C-tól 750°C-ig terjedő tartományban.
- T típusú termopár (Cu-CuNi): Nagyon alacsony hőmérsékletű környezetben alkalmazható, mérési tartománya -200°C-tól 350°C-ig terjed.
- E típusú termopár (NiCr-CuNi): Nagyobb pontosságot biztosít, mérési tartománya -200°C-tól 900°C-ig terjed.
- N típusú termopár (NiCrSi-NiSi): Hasonló a K típushoz, de nagyobb oxidációs ellenállással rendelkezik.
II. csoport: Platina-ródium termopárok
A II. csoportba tartozó termopárok platina és ródium ötvözeteket tartalmaznak, és nagyon magas hőmérsékletű alkalmazásokhoz használják őket:
- S típusú termopár (PtRh10-Pt): Nagyon magas hőmérsékleteken, akár 1600°C-ig alkalmazható.
- R típusú termopár (PtRh13-Pt): Az S típushoz hasonló, de nagyobb ródiumtartalommal, így pontosabb és drágább.
- B típusú termopár (PtRh30-PtRh6): Kiválóan alkalmazható 1800°C-ig, magas mérési pontossággal.
III. csoport: Volfrám-rénium termopárok
A III. csoportba tartozó termopárok a legszélsőségesebb hőmérsékleteken használhatók:
- C típusú termopár (W5%Re–W26%Re): Képes akár 2315°C-ot is mérni.
- D típusú termopár (W3%Re–W25%Re): Ugyanazokkal a tulajdonságokkal rendelkezik, mint a C típus, de a rénium aránya eltérő.
A termopárok alkalmazása
A termopárok széles körben alkalmazhatók különböző ipari és tudományos környezetekben, beleértve az alábbiakat:
- Élelmiszeripar: A hőmérséklet mérésének pontossága fontos a termékek minősége és tartóssága szempontjából.
- Kohászat: Az olvasztási és öntési folyamatok monitorozására használják.
- Vegyipar: A reaktorok belső hőmérsékletének nyomon követésére.
- Autóipar: A motor alkatrészeinek, például hengerfejeknek és kipufogórendszereknek a hőmérsékletének mérésére.
A megfelelő termopár kiválasztása
Ha megfelelő hőmérséklet-érzékelőt szeretnénk választani, figyelembe kell venni a következő szempontokat:
- Mért hőmérséklet: A termopárok különböző hőmérséklet-tartományokban működnek, így fontos meghatározni, hogy milyen hőmérséklet-tartományban kell dolgozniuk.
- Mért közeg: A mérésre kerülő közeg befolyásolja a megfelelő érzékelő kiválasztását, mivel különböző közegekhez más-más burkolat szükséges.
- Felszerelési hely: Az érzékelő helye és a környezet hatással van a kiválasztott eszköz méretére és típusára.
Kompenzációs vezetékek szerepe

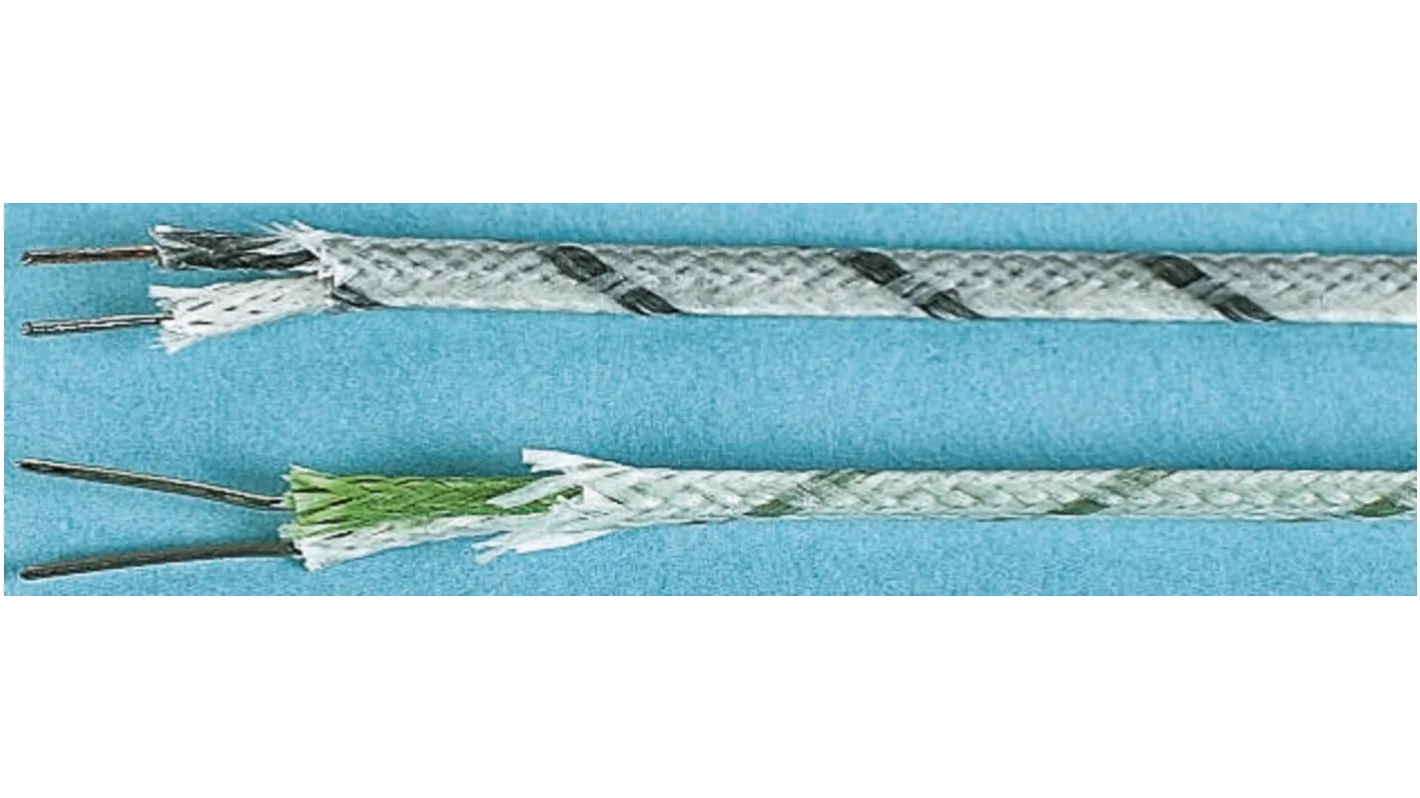

A kompenzációs vezetékek olyan alternatív anyagokból készülnek, amelyek termoelektromos tulajdonságai hasonlóak a termopárokhoz. Ezen vezetékek használata lehetővé teszi a szenzorok és a mérőeszközök közötti nagy távolságok áthidalását, különösen akkor, amikor a referencia csatlakozás nem helyezhető el stabil hőmérsékletű környezetbe.
Összegzés
Összefoglalva, a termopárok és kompenzációs vezetékek kulcsszerepet játszanak a pontos hőmérséklet-mérésekben. A különböző típusok és alkalmazási területek ismerete segít a megfelelő eszköz kiválasztásában, amely biztosítja a mérési jelek pontos továbbítását. A hőmérséklet-érzékelők megfelelő alkalmazása és karbantartása elengedhetetlen a megbízható mérőrendszerek működéséhez.
