Az automata szerszámcserélők (ATC) forradalmasították a számítógépes numerikus vezérlésű (CNC) megmunkálást, lehetővé téve a komplex alkatrészek gyártását minimális emberi beavatkozással. Egy jól működő ATC rendszer drasztikusan csökkenti a mellékidőket, növeli a termelékenységet és biztosítja a folyamatos, nagy pontosságú gyártást. Azonban, mint minden összetett mechanikai és elektronikai rendszer, az ATC is meghibásodhat. Amikor egy CNC gép nem hajlandó szerszámot cserélni, az komoly fejtörést és jelentős termeléskiesést okozhat.
I. Programozási és szoftveres okok 🖥️
A szerszámcsere folyamatát a CNC vezérlőbe táplált program irányítja. Hibák a programkódban vagy a vezérlő szoftverében gyakran vezethetnek a szerszámcsere meghiúsulásához.
- Hibás M-kód (M06): Az M06 kód a leggyakrabban használt parancs a szerszámcsere végrehajtására. Ha ez a kód helytelenül van megadva, például szintaktikai hiba (elírás, rossz formátum) vagy hiányzó paraméterek miatt, a vezérlő nem fogja tudni értelmezni a parancsot. Ellenőrizni kell a programban az M06 parancsot és a hozzá kapcsolódó szerszámhívó T-kódot.
- Helytelen szerszámhívás (T-kód): Minden szerszámnak egyedi azonosítója van (pl. T01, T02). Ha a program olyan T-kódot hív meg, amelyhez nincs definiálva szerszám a gép szerszámtárában, vagy a hivatkozott tárhely üres, a csere nem fog végbemenni. Győződjön meg róla, hogy a programban szereplő T-kódok megegyeznek a fizikailag betöltött és a vezérlőben regisztrált szerszámokkal.
- Szerszámdefiníciós hibák a vezérlőben: A CNC vezérlőben minden egyes szerszámhoz részletes adatokat kell rögzíteni, mint például a hossz- és átmérőkorrekciók, a szerszám típusa, és esetenként a maximális fordulatszám. Ha ezek az adatok hiányosak vagy tévesek, különösen a szerszámhossz, az befolyásolhatja a szerszámcsere pozícióját, és ütközésveszély vagy a csere megszakadása lehet az eredmény. Például, ha a megadott hossz jelentősen eltér a valóságtól, a gép biztonsági rendszere letilthatja a cserét.
- Munkadarab nullpont eltolás (Work Offset) hibák: Bizonyos géptípusoknál vagy programozási technikáknál a szerszámcsere pozíciója függhet az aktív munkadarab koordináta-rendszertől (pl. G54-G59). Ha a munkadarab nullpont eltolása hibásan van beállítva, a gép esetleg nem tud biztonságos pozícióba állni a cseréhez, vagy rossz helyen próbálja végrehajtani azt.
- Alprogram hibák: Komplexebb megmunkálásoknál a szerszámcserét gyakran alprogramokba szervezik. Ha hiba van az alprogram logikájában, hívásában vagy paraméterezésében, az közvetlenül a szerszámcsere funkciót érinti. Az alprogramokat különösen gondosan kell tesztelni.
- Vezérlő szoftver hiba vagy paraméter sérülés: Bár ritka, de előfordulhat, hogy maga a CNC vezérlő szoftvere hibásodik meg, vagy a gép működését meghatározó belső paraméterek sérülnek (pl. egy áramkimaradás vagy elektromos zavar következtében). Ilyenkor a gép furcsán viselkedhet, és a szerszámcsere csak egyike lehet az érintett funkcióknak. A paraméterek visszaállítása biztonsági mentésből vagy a gyártó által megadott értékekre gyakran megoldást jelenthet, de ez szakértelmet igényel.
- Logikai feltételek nem teljesülése a PLC programban: A szerszámcsere végrehajtása előtt a gép PLC-je (Programmable Logic Controller – programozható logikai vezérlő) számos feltételt ellenőriz. Ilyenek lehetnek például, hogy az orsó megállt-e, a védőajtó zárva van-e, a szerszámtár a megfelelő pozícióban van-e stb. Ha ezen logikai feltételek bármelyike nem teljesül a PLC program szerint, a szerszámcsere nem fog elindulni. A PLC diagnosztikai képernyője (ha van) segíthet azonosítani a hiányzó feltételt.
II. Kezelői hibák és működtetési problémák 🚶♂️
Nem minden szerszámcsere hiba vezethető vissza a gép meghibásodására; sokszor emberi mulasztás vagy figyelmetlenség áll a háttérben.
- Szerszám nincs megfelelően a tárban/revolverfejben: Ha a szerszám nincs teljesen bepattintva a helyére, kilazult, vagy ferdén áll a szerszámtár fészkében vagy a revolverfejben, a szerszámcserélő kar nem tudja azt megfelelően megfogni, vagy a revolverfej nem tud továbbfordulni. Ez sérülést okozhat a szerszámban, a tárban vagy a cserélő mechanizmusban.
- Rossz szerszám betöltve a tárhelyre: A gépkezelő véletlenül másik szerszámot helyezhetett egy adott tárhelyre, mint amit a vezérlőben ahhoz a pozícióhoz regisztráltak. Amikor a program az adott tárhelyet hívja, a gép a várt szerszám paramétereivel (pl. hossz) próbálja végrehajtani a cserét, ami problémához vezethet, ha a fizikailag ott lévő szerszám jelentősen eltér.
- Szerszámtár/Revolverfej nincs alaphelyzetben: Sok gép megköveteli, hogy a szerszámtár vagy a revolverfej egy meghatározott alap- vagy kezdőpozícióban legyen a szerszámcsere megkezdése előtt. Ha a tár manuális beavatkozás vagy egy korábbi hiba miatt nincs ebben a pozícióban, a vezérlő letilthatja a cserét.
- Vészleállító (Emergency Stop) aktív: Ez az egyik leggyakoribb és legegyszerűbben orvosolható probléma. Ha a vészleállító gomb be van nyomva, a gép semmilyen mozgást, így szerszámcserét sem fog végrehajtani. Ellenőrizze az összes vészleállító gomb állapotát. ⚠️
- Reteszelések (Interlocks) aktívak: A biztonsági reteszek (pl. nyitott védőajtó, nem megfelelően rögzített burkolat) megakadályozzák a gép mozgását, beleértve a szerszámcserét is, a kezelő biztonsága érdekében. Győződjön meg róla, hogy minden biztonsági feltétel teljesül.
- Üzemmód választó kapcsoló helytelen állása: Ha a gép kézi (MANUAL, JOG, MPG) üzemmódban van, nem fog automatikus szerszámcserét végrehajtani a programból (AUTO, MEMORY). Ellenőrizze, hogy a gép a megfelelő automata üzemmódban van-e.
- A gép nincs referenciaponton: Egyes CNC gépek megkövetelik, hogy a tengelyek referenciapontra legyenek állítva (homing) a program futtatása és az automata funkciók, így a szerszámcsere engedélyezése előtt. Ha a gép elvesztette a referencia pozícióját (pl. áramszünet után), ezt a műveletet el kell végezni.
III. Mechanikai meghibásodások ⚙️
Az automata szerszámcserélő rendszerek összetett mechanikai szerkezetek, amelyek számos mozgó alkatrészt tartalmaznak. Ezek kopása, sérülése vagy beállítási problémái gyakran okoznak szerszámcsere hibákat.
Szerszámcserélő kar (ATC Arm): A kar felelős a szerszám kivételéért az orsóból és a tárból, valamint azok cseréjéért.
- Beállítási problémák, elhangolódás: Egy korábbi ütközés, a folyamatos használatból eredő kopás vagy a rögzítőelemek kilazulása miatt a kar elhangolódhat a pontos cserepozícióktól. Ilyenkor a kar nem tud precízen illeszkedni az orsóhoz vagy a szerszámtár fészkéhez, ami a csere megszakadását vagy akár alkatrészek sérülését okozhatja. A kar pozíciójának finomhangolása speciális szerszámokat és szakértelmet igényel.
- Kopott vagy sérült megfogó ujjak (Grippers): A kar végén lévő megfogó ujjak kulcsfontosságúak a szerszámok stabil tartásában a csere során. Ha ezek elkopnak, deformálódnak vagy eltörnek, a szerszám kicsúszhat, rossz szögben állhat, vagy egyáltalán nem tudja megfogni a kar. Ez gyakran ismétlődő szerszáml ejtési hibákhoz vezet.
- Megszorult mechanizmus: Szennyeződés, forgács, hűtőfolyadék-maradványok felhalmozódása, vagy a kenés hiánya miatt a kar forgó- vagy mozgómechanizmusa megszorulhat. Törött belső alkatrészek (pl. csapágyak, fogaskerekek) szintén okozhatnak ilyen hibát. A kar mozgását figyelni kell; ha erőlködik, szokatlan hangot ad, vagy csak részlegesen mozog, az mechanikai problémára utal.
- Hajtás problémák (motor, fogaskerék, lánc, szíj): A kar mozgatását általában elektromos vagy pneumatikus motorok végzik, gyakran fogaskerekes, láncos vagy szíjas áttételeken keresztül. Ezen hajtáselemek bármelyikének meghibásodása (pl. motor leégése, fogaskerék fogtörése, lánc elszakadása, szíj megcsúszása) a kar működésképtelenségét eredményezi.
Szerszámtár (Tool Magazine) / Revolverfej (Turret): A szerszámok tárolására és pozicionálására szolgál.
- Forgatási mechanizmus hibája: A tár vagy revolverfej forgatását végző motor (szervomotor, hidromotor) meghibásodása, a hajtómű (pl. csigahajtás, fogaskerekek) kopása vagy sérülése megakadályozhatja a tár pozicionálását a kívánt szerszámhelyre. Szennyeződés vagy mechanikai feszültség is okozhatja a forgatás akadozását vagy teljes leállását.
- Pozícionálási pontatlanság: Ha a tár nem áll pontosan a cserepozícióba, a szerszámcserélő kar nem tudja felvenni vagy letenni a szerszámot. Ezt okozhatja a pozícióérzékelő szenzor hibája, a hajtásvezérlés pontatlansága, vagy a mechanizmus kopása.
- Szenzorhibák (pozícióérzékelők): A vezérlőnek tudnia kell, hogy a tár melyik fészke van éppen a cserepozícióban. Ezt pozícióérzékelő szenzorok (pl. közelítéskapcsolók, enkóderek) jelzik. Ha ezek a szenzorok meghibásodnak, téves jelet adnak, vagy egyáltalán nem adnak jelet, a vezérlő nem tudja folytatni a cserefolyamatot.
- Sérült szerszámtartó fészkek (Pockets/Holders): Ha a tár fészkei, amelyek a szerszámtartókat fogadják, sérültek vagy deformálódtak (pl. egy korábbi ütközés miatt), a szerszám beszorulhat, vagy nem lehet megfelelően behelyezni, ami a csere meghiúsulásához vezet.
- Kenési hiányosságok: A forgó és csúszó alkatrészek megfelelő kenésének hiánya fokozott kopáshoz, súrlódáshoz és végül a mechanizmus megszorulásához vezethet.
Orsó (Spindle): Az orsónak kulcsszerepe van a szerszám befogásában és elengedésében.
- Szerszámkioldó mechanizmus hibája (Drawbar): Az orsó belsejében található behúzószár (drawbar) felelős a szerszámtartó befogásáért és kioldásáért. Ezt általában pneumatikus, hidraulikus nyomás vagy rugóerő működteti. Ha a behúzószár mechanizmusa (pl. tömítések, rugók, hengerek) meghibásodik, nem tudja elengedni a szerszámot az orsóból, vagy nem tudja megfelelően befogni az újat. Ez a „szerszám beszorult az orsóba” vagy a „szerszám nem rögzül” hibajelenséget okozza.
- Behúzószár, patron (Collet) problémák: Az orsó végén lévő patron vagy befogókúp kopása, szennyeződése, repedése megakadályozhatja a szerszám pontos és biztonságos rögzítését vagy oldását. A patronba vagy a kúpba került forgács, hűtőfolyadék-maradvány szintén problémát okozhat.
- Orsó orientáció hibája: Sok ATC rendszer megköveteli, hogy az orsó egy meghatározott szöghelyzetben (orientációban) álljon meg a szerszámcsere előtt, hogy a szerszámcserélő kar megfelelően tudjon kapcsolódni a szerszámtartón lévő hornyokhoz vagy lapolásokhoz. Ha az orsó orientációs mechanizmusa (pl. szenzor, fék, motorvezérlés) hibás, az orsó nem a megfelelő pozícióban áll meg, és a csere nem kezdődik el vagy megszakad.
- Szennyeződés az orsókúpban vagy a szerszámtartóban: Az orsó kúpjának és a szerszámtartó kúpjának tisztának és sérülésmentesnek kell lennie a pontos illeszkedés és a megfelelő erőátvitel érdekében. A felületeken lévő apró forgácsok, rozsda vagy egyéb szennyeződések megakadályozhatják a szerszám teljes befogását vagy kioldását, és pontatlanságot okozhatnak a megmunkálás során is.
Általános mechanikai problémák:
- Lazult csavarok, rögzítések a szerszámcserélő rendszer bármely pontján gyengíthetik a szerkezetet, pontatlanságot és végül meghibásodást okozva.
- Egy véletlenül a mechanizmusba került idegen tárgy (pl. lehullott alkatrész, szerszám darabja, nagyobb forgács) fizikailag akadályozhatja a mozgást.
IV. Elektromos és elektronikus hibák ⚡
A modern CNC gépek szerszámcserélői nagymértékben támaszkodnak elektromos és elektronikus komponensekre a vezérléshez és a működéshez. Ezen alkatrészek meghibásodása szintén gyakori oka a szerszámcsere problémáknak.
Szenzorok (Proximity, Limit Switch) hibái: A szenzorok a rendszer „szemei és fülei”, amelyek visszajelzést adnak a vezérlőnek a különböző komponensek állapotáról.
- Szerszám jelenlét érzékelő: Ezek az érzékelők jelzik, hogy van-e szerszám a szerszámtár adott fészkében, a szerszámcserélő kar megfogójában, vagy az orsóban. Ha egy ilyen szenzor meghibásodik (pl. fals pozitív vagy negatív jelet ad), a vezérlő hibás információ alapján próbálhatja meg a cserét, vagy letilthatja azt.
- Pozícióérzékelők: A kar és a szerszámtár pontos helyzetét, valamint az orsó orientációját figyelik. Tipikusan közelítéskapcsolók (proximity sensors) vagy végálláskapcsolók (limit switches). Ha ezek nem a megfelelő jelet küldik (pl. beragadtak, nem kapcsolnak, vezetékük sérült), a vezérlő nem tudja, hogy az adott alkatrész elérte-e a kívánt pozíciót, így a szerszámcsere folyamat megállhat vagy el sem indul.
- Működési elvük és tipikus hibáik: A mechanikus végálláskapcsolók beragadhatnak a szennyeződéstől vagy mechanikai sérüléstől. Az induktív, kapacitív vagy optikai közelítéskapcsolók érzékenyek lehetnek a túlzott forgácsra, hűtőfolyadékra, elektromos zajra, vagy egyszerűen elektronikailag meghibásodhatnak.
Vezetékezési problémák: A szerszámcserélő rendszer számos mozgó alkatrészt tartalmaz, amelyekhez vezetékek és kábelek csatlakoznak.
- Szakadt vezeték, kontakthiba: A folyamatos mozgás, vibráció, vagy a nem megfelelően rögzített kábelek (különösen a kábelcsatornákban, energialáncokban) vezetékszakadáshoz vagy a csatlakozók kilazulásához vezethetnek. Egyetlen megszakadt jel- vagy tápvezeték is megbéníthatja a teljes szerszámcsere folyamatot.
- Zárlat: Sérült kábelszigetelés vagy beázás zárlatot okozhat, ami kioldhatja a biztosítékokat, vagy akár károsíthatja az elektronikát.
- Sérült csatlakozók: A csatlakozók korróziója, mechanikai sérülése vagy egyszerűen a rossz érintkezés is okozhat bizonytalan működést vagy teljes funkcióvesztést.
Motorok és hajtásvezérlők hibái: A szerszámtár forgatását és a kar mozgatását végző motorok és azok vezérlői kulcsfontosságúak.
- Szervomotorok (tárforgatás, kar mozgatás): A szervomotorok meghibásodása (pl. tekercs zárlat, csapágyhiba), a hozzájuk tartozó szervohajtás (drive) hibája, vagy a motor túlterhelődése a mozgás leállását okozza. A szervohajtások gyakran adnak hibakódot, ami segíthet a diagnózisban.
- Léptetőmotorok hibái: Kisebb vagy régebbi gépeken alkalmazhatnak léptetőmotorokat, amelyek szintén meghibásodhatnak vagy lépést téveszthetnek.
- Motorvédő kapcsolók leoldása: Ha egy motor túlterhelődik (pl. mechanikai megszorulás miatt), a motorvédő kapcsoló leoldhat, megszakítva az áramellátást és megakadályozva a további károsodást. Ezt ellenőrizni kell, de a leoldás okát is fel kell tárni.
PLC (Programmable Logic Controller) és I/O modulok: A PLC felelős a gép logikai műveleteinek vezérléséért, beleértve a szerszámcsere szekvenciáját is.
- PLC program hiba: Bár ritka, de előfordulhat, hogy a PLC programja sérül vagy hibát tartalmaz, különösen egy nem szakszerű módosítás után.
- Bemeneti/Kimeneti (I/O) modulok hibája: A PLC az I/O modulokon keresztül kommunikál a szenzorokkal (bemenetek) és a végrehajtó egységekkel (kimenetek, pl. szelepek, motorok). Egy I/O modul vagy egyedi csatorna meghibásodása azt eredményezheti, hogy a PLC nem kapja meg a jelet egy szenzortól, vagy nem tudja kiadni a parancsot egy aktuátornak. Sok PLC rendelkezik diagnosztikai LED-ekkel az I/O állapotok jelzésére.
- Kommunikációs hiba a CNC vezérlő és a PLC között: A CNC fővezérlő és a PLC közötti kommunikációs kapcsolat megszakadása szintén okozhatja a szerszámcsere funkciók leállását.
Tápegység problémák: A szerszámcserélő rendszer különböző elektromos komponensei (szenzorok, szelepek, motorvezérlők) megfelelő és stabil tápellátást igényelnek. Ha egy tápegység meghibásodik, vagy a feszültség instabil, az az érintett komponensek rendellenes működését vagy teljes leállását okozhatja.
Relék, mágneskapcsolók hibái: Ezek az elektromechanikus alkatrészek motorokat, szelepeket kapcsolnak. Beragadhatnak, érintkezőik eléghetnek, ami miatt nem tudják ellátni a kapcsolási funkciójukat.
V. Pneumatikus és hidraulikus rendszerhibák (ha alkalmazott) 💨💧
Sok automata szerszámcserélő rendszer pneumatikus (sűrített levegős) vagy hidraulikus (olajnyomásos) munkahengereket és motorokat használ a kar mozgatásához, a szerszám befogásához/kioldásához, vagy a tár pozicionálásához. E rendszerek hibái közvetlenül befolyásolják a szerszámcsere képességét.
Elégtelen nyomás:
- Levegőnyomás (pneumatikus rendszereknél): Ha a rendszerben nincs elegendő levegőnyomás, a munkahengerek nem tudnak elegendő erőt kifejteni, vagy a mozgásuk lassú és bizonytalan lesz. Ezt okozhatja a központi kompresszor hibája, szivárgás a csővezetékrendszerben, egy eltömődött szűrő, vagy a gépen lévő nyomásszabályozó szelep hibás beállítása vagy meghibásodása. Ellenőrizze a gép manométerét!
- Olajnyomás (hidraulikus rendszereknél): Hasonlóan, az elégtelen hidraulikaolaj-nyomás a hidraulikus aktuátorok gyenge vagy lassú működését eredményezi. Ennek oka lehet a hidraulika szivattyú kopása vagy meghibásodása, szivárgás a rendszerben, eltömődött szűrő, vagy nyomáshatároló szelep problémája.
Szelepek hibái: A szelepek irányítják a levegő vagy az olaj áramlását a munkahengerekhez és motorokhoz.
- Mágnesszelepek (Solenoid valves): Ezeket elektromos jel vezérli. Ha a mágnesszelep tekercse kiég, vagy a szelep mechanikusan beragad (szennyeződés, kopás miatt), akkor nem fog a megfelelő időben nyitni vagy zárni, így a hozzá tartozó funkció (pl. kar kinyúlása, orsó kioldása) nem valósul meg.
- Szennyeződés a szelepekben: A levegőben lévő pára, rozsda, vagy a hidraulikaolajban lévő szennyeződések lerakódhatnak a szelepekben, akadályozva azok szabad mozgását.
Levegő/Olaj minősége:
- Vizes, olajos levegő (pneumatika): A sűrített levegőnek tisztának és száraznak kell lennie. A levegőben lévő nedvesség korróziót okozhat a pneumatikus alkatrészekben, a felesleges olaj pedig lerakódásokat képezhet, ami a szelepek és munkahengerek beragadását, gyorsabb kopását eredményezheti. A tiszta, száraz levegő fontossága a pneumatikus rendszerekben kritikus a megbízható működéshez. Rendszeresen ellenőrizze és ürítse a vízleválasztókat, cserélje a levegőszűrőket.
- Szennyezett hidraulikaolaj: Az elszennyeződött hidraulikaolaj koptatja a szivattyúkat, szelepeket és munkahengereket, csökkentve azok élettartamát és hatékonyságát. Az olajszűrők rendszeres cseréje és az olaj állapotának ellenőrzése elengedhetetlen.
Munkahengerek hibái: A munkahengerek alakítják át a nyomást lineáris mozgássá. Belső tömítetlenségük (kopott tömítések) miatt a levegő vagy olaj átszivároghat a dugattyú mellett, így a henger nem tudja kifejteni a szükséges erőt vagy megtartani a pozícióját. A dugattyúrúd sérülése vagy a henger belső felületének kopása is megszoruláshoz vezethet.
Csővezetékek, tömlők sérülése, szivárgása: A pneumatikus vagy hidraulikus rendszerben lévő szivárgások nyomásesést okoznak, ami a rendszer elégtelen működéséhez vezet. A sérült, repedt tömlőket vagy csöveket azonnal cserélni kell.
VI. Általános hibaelhárítási lépések és megfontolások 🛠️
Amikor egy CNC gép nem cserél szerszámot, fontos a higgadt és módszeres hibakeresés.
- Biztonság mindenekelőtt! ⚠️ Mielőtt bármilyen diagnosztikai vagy javítási munkába kezdene, győződjön meg róla, hogy a gép biztonságosan le van állítva. Használja a főkapcsolót az áramtalanításhoz, és szükség esetén alkalmazzon mechanikai rögzítéseket a mozgó alkatrészek véletlen elmozdulásának megakadályozására. Soha ne nyúljon be mozgó gépalkatrészek közé!
- Figyelje meg a hibajelenséget: Mi történik pontosan, vagy mi nem történik meg a szerszámcsere parancs kiadásakor? Melyik fázisban akad el a folyamat? Hallatszanak szokatlan hangok (kattogás, erőlködés, levegősziszegés)? Van valamilyen hibaüzenet a CNC vezérlő kijelzőjén? Ezek az információk kulcsfontosságúak a probléma behatárolásához.
- Ellenőrizze az alapokat: Mielőtt bonyolultabb okokra gyanakodna, mindig ellenőrizze a legegyszerűbbeket:
- Nincs lenyomva a vészleállító gomb?
- A gép a megfelelő üzemmódban van (pl. AUTO)?
- A program helyes (M06, T-kód)?
- Megfelelő a levegőnyomás (ha pneumatikus a rendszer)?
- Minden biztonsági ajtó és burkolat zárva van?
- Használja a gép dokumentációját: A gépkönyv, a karbantartási útmutató, a kapcsolási rajzok (elektromos, pneumatikus, hidraulikus) és a hibakód listák felbecsülhetetlen értékűek a hibaelhárítás során. Ezek tartalmazzák a gépspecifikus információkat, a beállítási értékeket és a lehetséges hibák magyarázatát. A dokumentáció alapos ismerete sok időt takaríthat meg.
- Szigorúan szisztematikus megközelítés: Ne kezdjen el találomra alkatrészeket cserélgetni vagy beállításokat módosítani. Haladjon lépésről lépésre, az egyszerűbb és valószínűbb okoktól a bonyolultabbak felé. Dokumentálja a végrehajtott ellenőrzéseket és módosításokat.
- Szakaszos ellenőrzés: Ha a gép és a biztonsági előírások lehetővé teszik, próbálja meg manuálisan (pl. MDI üzemmódban, vagy a gép diagnosztikai funkcióival) működtetni a szerszámcsere egyes részfolyamatait (pl. tárforgatás, karmozgás, orsó kioldás). Ez segíthet behatárolni, hogy a folyamat melyik elemével van probléma.
- Hibakódok értelmezése: Ha a CNC vezérlő hibakódot vagy hibaüzenetet jelenít meg, jegyezze fel azt pontosan, és keresse meg a jelentését a gép dokumentációjában. A hibakódok gyakran közvetlenül utalnak a probléma forrására vagy legalábbis a hiba jellegére.
VII. A megelőző karbantartás szerepe профилактика
A „jobb félni, mint megijedni” elv itt is érvényes. A rendszeres és tervszerű megelőző karbantartás jelentősen csökkentheti a váratlan szerszámcsere hibák és az ezzel járó költséges állásidő kockázatát.
- Rendszeres tisztítás: Távolítsa el a forgácsot, port és a hűtőfolyadék-maradványokat a szerszámcserélő mechanizmusról, a szenzorokról és a mozgó alkatrészekről.
- Kenés: A gyártó által előírt időközönként és megfelelő kenőanyagokkal kenje meg a csúszó és forgó alkatrészeket (pl. kar csapágyai, tár vezetékpályái, orsó behúzószár mechanizmusa).
- Szenzorok ellenőrzése, tisztítása: Győződjön meg róla, hogy a szenzorok tiszták, stabilan rögzítettek és megfelelően működnek.
- Levegő/olaj szűrők cseréje, vízleválasztók ürítése: A pneumatikus és hidraulikus rendszerek tisztasága kulcsfontosságú. Cserélje a szűrőket az előírt ütemterv szerint.
- Mechanikai illesztések, csavarok ellenőrzése: Rendszeresen ellenőrizze a csavarok, rögzítőelemek feszességét, és húzza meg őket szükség szerint. Figyeljen a kopás jeleire.
- Vezetékek, tömlők ellenőrzése: Vizsgálja meg a kábeleket és tömlőket sérülések, kopás vagy kidörzsölődés szempontjából, különösen a mozgó részeknél.
Egy jól karbantartott gép megbízhatóbban működik, és kevesebb váratlan problémát okoz.
VIII. Mikor hívjunk szakszervizt? 👨🔧
Bár sok egyszerűbb probléma házon belül is orvosolható, vannak helyzetek, amikor elengedhetetlen szakember segítségét kérni.
- Ha a hiba oka nem egyértelmű alapos vizsgálat után sem, vagy több összetett probléma látszik egyszerre fennállni.
- Ha nincs meg a megfelelő szaktudás, tapasztalat vagy célszerszám a diagnosztikához vagy a javításhoz. Egy szakszerűtlen beavatkozás további károkat okozhat.
- Ha a beavatkozás garanciavesztéssel járhat (újabb gépek esetén).
- Komplexebb elektronikai hibák esetén, mint például PLC programozási problémák, szervohajtás hibák, vagy a CNC vezérlő belső meghibásodása.
- Preciziós beállításokat igénylő mechanikai javításoknál, mint például a szerszámcserélő kar pozíciójának kalibrálása.
Egy tapasztalt szerviztechnikus gyorsabban és hatékonyabban képes diagnosztizálni és elhárítani a bonyolult hibákat, minimalizálva a gép állásidejét.
Összegzés
Amint látható, számos oka lehet annak, ha egy CNC gép nem hajlandó szerszámot cserélni. A problémák spektruma a triviális kezelői figyelmetlenségtől a komplex mechanikai vagy elektronikai meghibásodásokig terjed. A sikeres hibaelhárítás kulcsa a türelmes, szisztematikus megközelítés, a gép alapos ismerete és a rendelkezésre álló dokumentáció hatékony használata. Nem szabad elfelejteni, hogy a megelőző karbantartásba fektetett idő és energia hosszú távon megtérül a kevesebb váratlan leállás és a hosszabb gépi élettartam révén. Ha bizonytalan a hiba okában vagy a javítás módjában, mindig érdemes szakképzett segítséget igénybe venni.

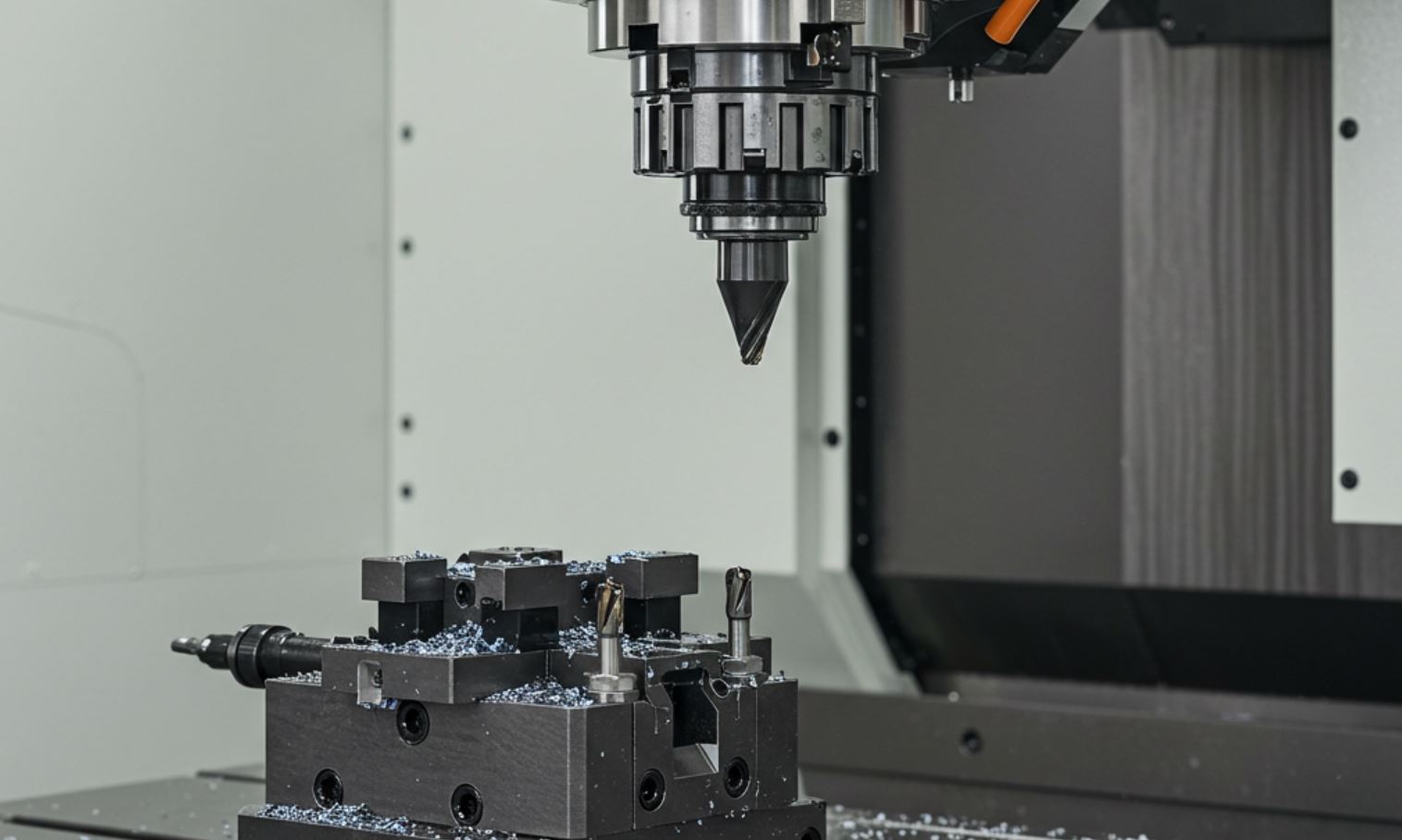

(Kiemelt kép illusztráció!)
