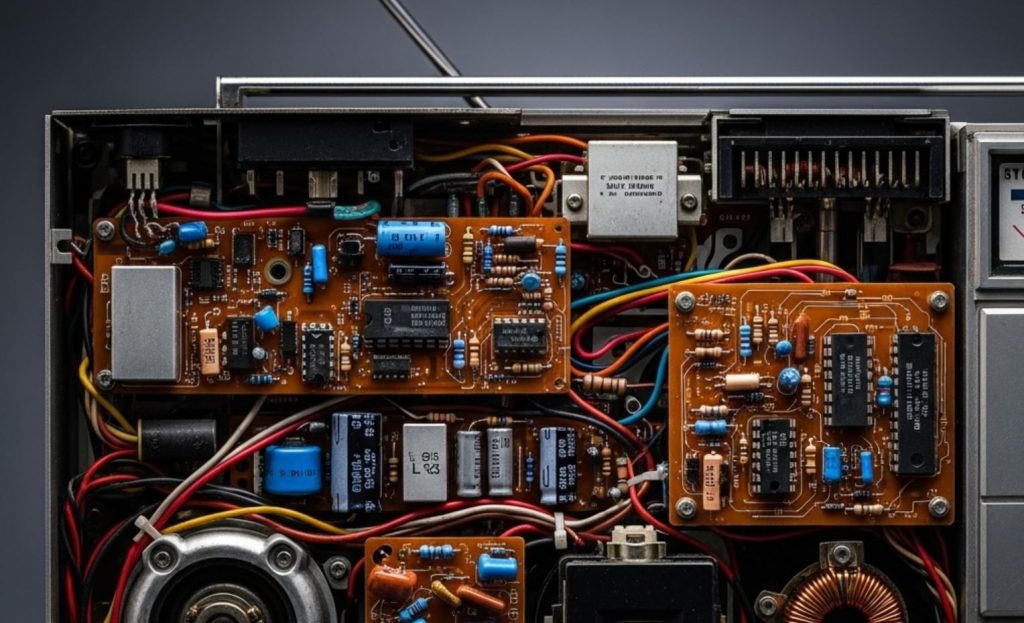

Sokunk találkozott már azzal a jelenséggel, hogy egy korosabb, esetleg már hibajelenségeket produkáló rádiómagnó, vagy annak erősítő része, egy hajszárítóval történő óvatos melegítés után váratlanul újra működni kezd, mintha mi sem történt volna. A recsegés, a kontakthiba, az egyik oldal elnémulása vagy a teljes hanghiány varázsütésre megszűnik, és kedvenc kazettáink vagy rádióadásaink újra felcsendülnek. De vajon mi áll ennek a „csodás” és gyakran csak átmeneti javulásnak a hátterében? A válasz az elektronikai alkatrészek és áramkörök fizikai tulajdonságaiban, valamint az idő vasfoga által okozott elváltozásokban rejlik.
Az ideiglenes javulás tudományos háttere: A hőtágulás és annak hatásai az elektronikai komponensekre 🔬
A hajszárítós „javítás” kulcsa a hőtágulás fizikai jelenségében keresendő. Minden anyag, így a rádiómagnó erősítőjében található fémek, műanyagok, kerámiák és félvezetők is, hőmérséklet-változás hatására megváltoztatják méretüket. Melegítéskor jellemzően tágulnak, hűléskor pedig összehúzódnak. Ez a méretváltozás, bár sokszor csak mikroszkopikus léptékű, elegendő lehet ahhoz, hogy bizonyos típusú elektromos kontaktushibákat átmenetileg áthidaljon.
1. Hidegforrasztások: A leggyakoribb bűnösök és a hő gyógyító érintése
A régi elektronikai eszközök, így a rádiómagnók erősítőinek egyik leggyakoribb hibajelensége a hidegforrasztás (angolul „cold solder joint”). Ezek olyan forrasztási pontok, amelyek már a gyártás során sem voltak tökéletesek, vagy az idők során, a folyamatos hőmérséklet-ingadozások (bekapcsoláskor felmelegedés, kikapcsoláskor lehűlés), mechanikai vibrációk és az anyag öregedése miatt meggyengültek, megrepedeztek.
- Mi is az a hidegforrasztás? A forrasztás célja, hogy az elektronikai alkatrészek (pl. ellenállások, kondenzátorok, tranzisztorok) kivezetéseit elektromosan és mechanikailag stabilan rögzítse a nyomtatott áramköri lap (NYÁK) megfelelő vezetősávjaihoz. Egy jó forrasztás fényes, sima felületű, és konkáv meniszkusszal (homorú ívvel) fut fel az alkatrészlábra. Ezzel szemben a hidegforrasztás gyakran matt, érdes, szemcsés felületű, és nem képez megfelelő, homogén kötést a forraszanyag (ón) és az alkatrészláb vagy a NYÁK rézfelülete között. Ennek oka lehetett a nem megfelelő forrasztási hőmérséklet, a forrasztandó felületek oxidációja, vagy a forraszanyag megszilárdulása közbeni elmozdulás.
- Hogyan okoz hibát? A hidegforrasztásban mikroszkopikus repedések, hézagok keletkeznek, amelyek bizonytalan elektromos kontaktust eredményeznek. Ez vezethet recsegéshez, sercegéshez, a hangszint ingadozásához, vagy akár teljes hangkimaradáshoz is, mivel az elektromos áram útja megszakad vagy instabillá válik. A hiba gyakran intermittáló, azaz véletlenszerűen jelentkezik és tűnik el.
- A melegítés hatása: Amikor hajszárítóval melegítjük az erősítő áramkörét, a hidegforrasztás környékén lévő anyagok (forraszanyag, alkatrészláb, NYÁK rézfóliája) hőtágulást szenvednek. Mivel ezek az anyagok eltérő hőtágulási együtthatóval rendelkezhetnek, a mikroszkopikus repedések, hézagok ideiglenesen záródhatnak. A forraszanyag kissé megpuhulhat és kitágulva „belepréselődhet” a résbe, vagy a kitáguló alkatrészláb erősebben nekifeszülhet a forrasztási pontnak, így átmenetileg helyreállítva az elektromos vezetőképességet. Ez olyan, mintha egy nagyon finoman elrepedt vízcsövet melegítenénk, és a repedés a hőtágulás miatt ideiglenesen összeszűkülne, csökkentve vagy megszüntetve a szivárgást. Amint azonban az áramkör visszahűl, az anyagok visszanyerik eredeti méretüket, a repedés újra megnyílik, és a hiba visszatér.
A hidegforrasztások azonosítása gyakran nehézkes, mert sokszor csak nagyítóval, vagy akár mikroszkóp alatt láthatóak a hajszálrepedések. Az ilyen hibák különösen gyakoriak a nagyobb méretű, nehezebb alkatrészeknél, vagy azoknál a komponenseknél, amelyek működésük során jelentősebb hőt termelnek, így nagyobb hőterhelésnek vannak kitéve (pl. végfoktranzisztorok, nagyobb teljesítményű ellenállások).
2. Hajszálrepedések a nyomtatott áramköri lap vezetősávjain
Nem csak a forrasztási pontok, hanem maguk a nyomtatott áramköri lap (NYÁK) vékony réz vezetősávjai is sérülhetnek az idők során. Ezeken a sávokon is kialakulhatnak hajszálrepedések, különösen ott, ahol a panel mechanikai feszültségnek van kitéve (pl. csatlakozók környéke, rögzítési pontok), vagy ahol a gyártás során mikroszkopikus sérülés keletkezett, ami az évek során továbbterjedt.
- A repedések kialakulása: Hasonlóan a hidegforrasztásokhoz, a NYÁK-on lévő repedések is lehetnek a gyártási folyamat eredményei, de gyakoribb, hogy az öregedés, a folyamatos hőciklusok (felmelegedés-lehűlés), a készülékházon belüli páralecsapódás okozta korrózió, vagy fizikai behatások (leejtés, ütődés) következtében jönnek létre. A vékony rézcsíkok különösen érzékenyek a mechanikai stresszre.
- A melegítés hatása: Amikor a repedéssel érintett NYÁK-szakaszt melegítjük, a réz vezetősáv és a környező hordozóanyag (általában üvegszál-erősítésű epoxigyanta) szintén kitágul. Bár a repedés maga egy szakadás, a környező anyagok tágulása minimálisan összenyomhatja a repedés két szélét, vagy a rézfólia tágulása révén a két oldal ideiglenesen újra érintkezhet. Képzeljünk el két egymás mellett lévő, de nem érintkező drótdarabot, amelyeket egy szűk csőbe helyezünk. Ha a csövet melegítjük, és az jobban tágul, mint a drótok, akkor összenyomhatja őket, létrehozva egy ideiglenes kontaktust. Ez a hatás azonban még a hidegforrasztásoknál is bizonytalanabb és rövidebb életű. Ahogy a terület lehűl, a repedés újra szétnyílik.
3. Alkatrészlábak és belső csatlakozások problémái
Az egyes alkatrészek (integrált áramkörök, tranzisztorok, potenciométerek, kapcsolók) kivezetései, vagy a készüléken belüli csatlakozók (pl. szalagkábelek, dugaszolható modulok) érintkezői is okozhatnak problémát.
- Oxidáció és mechanikai lazulás: Az idő múlásával az érintkező felületeken vékony oxidréteg képződhet, ami rontja az elektromos vezetőképességet. Emellett a mechanikai feszültségek, vibrációk miatt maguk az alkatrészlábak is kilazulhatnak a foglalatukban, vagy a csatlakozók érintkezői eltávolodhatnak egymástól.
- A melegítés hatása: A hő hatására itt is a hőtágulás játszik szerepet. Az alkatrészlábak, az érintkezők és a foglalatok anyagai kitágulnak. Ez a tágulás néha elegendő ahhoz, hogy az oxidréteget kissé „áttörje” vagy az érintkező felületeket egymáshoz nyomja, ideiglenesen jobb kontaktust biztosítva. Például egy IC lába, amely csak éppen nem érintkezik rendesen a foglalatában, a melegítés hatására kitágulva erősebben nekifeszülhet a foglalat érintkezőjének. Hasonlóképpen, egy kissé korrodált csatlakozó érintkezői a hő okozta minimális mozgás és nyomásváltozás révén ideiglenesen jobb kapcsolatot létesíthetnek.
4. Kondenzátorok: Egy kevésbé direkt, de lehetséges tényező
Bár a hidegforrasztások és a NYÁK-repedések a legvalószínűbb okok, bizonyos esetekben a kondenzátorok viselkedése is szerepet játszhat a hőmérséklet-változásra adott pozitív, de átmeneti válaszban. Különösen az elektrolitkondenzátorok érzékenyek az öregedésre.
- Az elektrolitkondenzátorok öregedése: Az elektrolitkondenzátorok belsejében egy folyékony vagy gél állagú elektrolit található. Az idő múlásával, különösen hő hatására, ez az elektrolit lassan kiszáradhat, megváltoztatva a kondenzátor elektromos tulajdonságait (kapacitás csökkenése, ekvivalens soros ellenállás – ESR – növekedése). Ez a jelenség zajt, torzítást, vagy az erősítő működésének instabilitását okozhatja.
- A melegítés lehetséges (bár kevésbé tipikus) hatása: Amikor egy öregedő elektrolitkondenzátort melegítünk, az elektrolit belső nyomása és viszkozitása kismértékben megváltozhat. Elképzelhető, hogy ez a minimális változás ideiglenesen javít a kondenzátor valamelyik paraméterén, például az ESR értékén, ami rövid időre stabilizálhatja az áramkör működését. Fontos hangsúlyozni, hogy ez a hatás általában kevésbé jelentős, és a hő hosszú távon inkább rontja az elektrolitkondenzátorok állapotát, gyorsítva a kiszáradásukat. Tehát, ha a kondenzátor a ludas, a hajszárító inkább csak egy utolsó „rúgást” ad neki, mielőtt végleg feladná a szolgálatot.
5. Félvezetők (tranzisztorok, integrált áramkörök) hőmérsékletfüggése
Maguk a félvezető alkatrészek (tranzisztorok, diódák, integrált áramkörök – IC-k) működési paraméterei is erősen hőmérsékletfüggőek.
- Hőmérséklet és működési pont: Egy félvezető eszköz karakterisztikái (pl. egy tranzisztor erősítése) változnak a hőmérséklettel. Előfordulhat, hogy egy öregedő, a meghibásodás határán lévő félvezető alkatrész egy bizonyos, kissé megemelt hőmérsékleten ideiglenesen visszanyeri a specifikáción belüli működéshez közeli állapotát. Azaz, a működési pontja eltolódik egy kedvezőbb tartományba a melegítés hatására.
- Belső kötések hibái: Ritkábban, de előfordulhat, hogy magán a félvezető chipen belül, vagy a chipet a kivezetésekkel összekötő apró aranyhuzaloknál (bondhuzalok) van kontaktushiba. Itt is a hőtágulás okozhat átmeneti javulást, hasonlóan a hidegforrasztásoknál leírtakhoz, de ez már jóval mikroszkopikusabb szinten történik. Az ilyen típusú hibák diagnosztizálása és javítása otthoni körülmények között gyakorlatilag lehetetlen. A félvezetők hőmérsékletfüggő viselkedéséről itt olvashat többet.
Miért csak átmeneti a javulás? Az illúzió természete 💡
Fontos megérteni, hogy a hajszárítós melegítés soha nem jelent valódi javítást. A fent leírt összes mechanizmus – a hőtágulás okozta kontaktusjavulás a hidegforrasztásoknál, NYÁK-repedéseknél, alkatrészlábaknál, vagy a kondenzátorok és félvezetők karakterisztikájának átmeneti megváltozása – csupán tüneti kezelés.
Amint a melegített terület visszahűl szobahőmérsékletre, az anyagok összehúzódnak, és a mikroszkopikus repedések, hézagok újra megnyílnak. Az elektromos kontaktus ismét bizonytalanná válik vagy teljesen megszakad, és a hibajelenség (recsegés, hangkimaradás stb.) visszatér. Sőt, a gyakori és túlzott melegítés hosszú távon ronthat a helyzeten. A folyamatos tágulás és összehúzódás (hőciklusok) tovább feszíthetik a már amúgy is gyenge forrasztásokat és repedéseket, felgyorsítva az alkatrészek teljes tönkremenetelét.
A hajszárítós módszer kockázatai: Többet árthat, mint használ ⚠️
Bár csábító lehet egy gyors „javítás” reményében hajszárítóhoz nyúlni, ez a módszer komoly kockázatokat rejt magában:
- Túlmelegedés és alkatrészkárosodás: A hajszárítók, különösen a magasabb fokozaton, jelentős hőt képesek leadni. Ha túl közel tartjuk, vagy túl sokáig melegítünk egy adott területet, könnyen túlmelegíthetjük az érzékeny elektronikai alkatrészeket. A műanyag alkatrészek (csatlakozók, kapcsolók házai, fóliakondenzátorok burkolata) megolvadhatnak, deformálódhatnak. Az integrált áramkörök, tranzisztorok és különösen az elektrolitkondenzátorok kifejezetten érzékenyek a túlzott hőre; belső szerkezetük maradandóan károsodhat, élettartamuk drasztikusan csökkenhet.
- Elektrosztatikus kisülés (ESD) veszélye: A hajszárítók által keltett légáramlás és a műanyag alkatrészek súrlódása sztatikus elektromosságot generálhat. Ha ez a sztatikus töltés egy érzékeny félvezető alkatrészen (pl. IC, MOSFET tranzisztor) keresztül sül ki, az az alkatrész azonnali, maradandó meghibásodását okozhatja, még akkor is, ha a hőhatás önmagában nem lett volna káros.
- A valódi hiba elfedése és a javítás késleltetése: Az átmeneti javulás hamis biztonságérzetet kelthet, és elodázhatja a valódi, szakszerű javítást. Minél tovább üzemel egy készülék ilyen „foltozgatott” állapotban, annál nagyobb az esélye, hogy a kezdeti apró hiba (pl. egyetlen hidegforrasztás) további problémákat generál az áramkörben.
- Mechanikai sérülések kockázata: A melegítés során óhatatlanul mozgatjuk a készüléket, a hajszárítót. Figyelmetlenségből kárt tehetünk más alkatrészekben, vezetékekben.
- Tűzveszély (csekély, de létező): Bár egy normál hajszárítóval ez kevésbé valószínű, ha a készülék belsejében gyúlékony por vagy egyéb anyag található, és a hőforrás túl közel kerül, extrém esetben felmerülhet a gyulladás kockázata.
A helyes diagnosztikai és javítási megoldások: A tartós gyógyír 🛠️
A hajszárítós trükk legfeljebb egy nagyon kezdetleges diagnosztikai lépésként fogható fel: ha a melegítés hatására javul a helyzet, az erősíti a gyanút, hogy kontaktushiba (valószínűleg hidegforrasztás) áll a háttérben. Azonban a valódi és tartós megoldás mindig a hiba pontos beazonosítása és szakszerű javítása.
- Vizuális ellenőrzés: Az első és legfontosabb lépés egy alapos vizuális ellenőrzés, lehetőleg jó megvilágítás mellett és nagyító segítségével. Keressünk repedt, matt, érdes forrasztásokat, sérült vezetősávokat, elszíneződött, púposodó kondenzátorokat, vagy egyéb fizikai sérülésre utaló jeleket.
- Hidegforrasztások újraforrasztása: Ha gyanús forrasztási pontokat találunk, vagy ha a hajszárítós teszt pozitív volt egy adott területen, a legjobb megoldás a releváns forrasztások szakszerű újraforrasztása. Ez magában foglalja a régi ón eltávolítását (ónszippantóval vagy ónszívó harisnyával), a felületek megtisztítását (pl. izopropil-alkohollal), majd friss forraszanyaggal történő újbóli, gondos forrasztást, megfelelő hőmérsékletű pákával és szükség esetén folyasztószer (flux) használatával.
- NYÁK-sávok javítása: A repedt vagy megszakadt NYÁK vezetősávok javíthatók egy vékony, szigetelt huzaldarabbal történő áthidalással (átkötéssel), vagy speciális vezetőképes festékkel/tollal, bár ez utóbbi kevésbé tartós megoldás.
- Alkatrészcsere: Ha egyértelműen egy alkatrész (pl. púpos elektrolitkondenzátor, zárlatos tranzisztor) a hibás, azt ki kell cserélni egy ugyanolyan típusú vagy megfelelő helyettesítő alkatrészre.
- Tisztítás: Néha a potenciométerek (hangerő-, hangszínszabályzók) vagy kapcsolók belső érintkezőinek oxidációja okoz recsegést. Ezek speciális kontakttisztító spray-vel óvatosan kezelhetők.
- Szakember segítsége: Ha nem rendelkezünk megfelelő tapasztalattal, eszközökkel vagy tudással az elektronikai javítások terén, a legjobb, ha szakképzett műszerészhez fordulunk. Egy hozzáértő szakember biztonságosan és hatékonyan képes diagnosztizálni és elhárítani a hibát, megelőzve a további károkat.
Összegzés
A régi rádiómagnó erősítőjének hajszárítóval történő melegítése tehát egyfajta „placebo” hatást válthat ki azáltal, hogy a hőtágulás révén ideiglenesen helyreállítja a hibás elektromos kontaktusokat, leggyakrabban a hidegforrasztásoknál vagy a NYÁK-repedéseknél. Ez a javulás azonban csak rövid életű, és nem szünteti meg a probléma valódi okát. Sőt, a módszer kockázatos is lehet, és további károkat okozhat a készülékben.
A hajszárítós trükk legfeljebb arra jó, hogy megerősítse a gyanút egy bizonyos típusú hiba (kontaktushiba) fennállására, de a tartós megoldást mindig a hiba pontos feltárása és szakszerű, célzott javítása jelenti. Egy gondosan átforrasztott panel vagy egy kicserélt hibás alkatrész sokkal megbízhatóbb és hosszabb távú működést biztosít szeretett régi készülékünknek, mint bármilyen átmeneti „melegítő kúra”.
